中波红外高温炉内热成像系统：破解炉内监测难题，赋能工业智能生产
在钢铁、冶金、建材等高温炉窑相关行业中，炉内温度监测、燃烧状态把控一直是生产过程中的核心痛点。传统监测方式依赖人工观察或可见光摄像机，受炉内高温、高尘、光线紊乱等环境影响，难以获取清晰准确的炉内情况，给生产安全、产品质量和生产效率带来极大隐患。而中波红外高温炉内热成像系统的出现，彻底打破了这一困境，凭借独特的技术优势成为高温炉内监测的 “火眼金睛”。
一、高温炉内监测的核心痛点，传统方式难以突破
高温炉窑运行时，炉内会产生大量 1-10 微米的细小炉灰颗粒，这些颗粒不仅会遮挡光线，还会导致可见光发生严重散射，就像在大雾天视物一样，传统可见光摄像机拍摄的画面白茫茫、灰蒙蒙，无法分辨火焰形状、物料燃烧状态、炉壁温度分布等关键信息。同时，炉灰还会附着在镜头表面，进一步加剧视野模糊问题。
这种监测盲区直接引发一系列严重后果：无法判断火焰是否稳定，易发生熄火或爆燃风险；难以掌握燃料燃烧情况，造成能源浪费；无法及时发现炉壁局部过热、内衬脱落等设备隐患，可能导致炉子损坏；无法精准把控物料加热状态，影响产品质量一致性。这些问题不仅增加了人工劳动强度和安全风险，还制约了生产效率的提升和生产成本的优化。
二、中波红外高温炉内热成像系统的核心优势，精准穿透监测
（一）技术原理：不靠光线靠热辐射，穿透性更强
中波红外高温炉内热成像系统与传统监测设备的核心区别在于，它不依赖可见光成像，而是通过捕捉物体自身发出的热辐射来生成图像。自然界中任何高于绝对零度（-273℃）的物体都会向外辐射红外线，中波红外系统专注于探测 3-5 微米波长的热辐射，这一波长与炉内大部分炉灰颗粒大小相近或更长，能够轻松 “绕过” 或 “穿过” 炉灰颗粒，大幅减少散射和遮挡影响，实现对炉内环境的穿透式监测。
系统通过红外探测器接收热辐射信号，将其转化为电信号后经数字化处理，最终生成与物体表面温度分布对应的热成像图。图像中亮区代表高温区域，暗区代表低温区域，直观呈现炉内火焰、物料、炉壁的温度差异和状态，让工作人员无需接触高温环境，就能清晰掌握炉内真实情况。
（二）核心功能：全方位覆盖监测需求，安全高效
- 无光源限制，全天候监测：无论炉内是否有可见光，只要物体存在温度差异，系统就能正常成像。即使在物料升温初期（约 200℃）的全黑环境中，也能精准捕捉炉内图像，彻底解决传统设备 “无光不成像” 的难题。
- 广角大视场，全面捕捉细节：搭载自主研发的高温针孔广角热像镜头，对角线视场可达 90 度，能够同时监测炉内多个区域，实时捕捉上万个测温点的温度数据，清晰呈现溜槽形状、衬板状态、下料情况、中心气流和边气流强弱等关键信息，避免监测盲区。
- 自动?；せ?，设备稳定耐用：系统采用全自动保护设计，配备水冷 + 风冷双重冷却系统，通过冷却水套和涡旋致冷管（最高温差可达 23℃）为设备降温，同时利用压缩空气形成气幕，阻挡炉灰污染镜头。当检测到炉内超温、停水、停气、气压异常等情况时，系统会自动报警，并快速将探头退出炉内，关闭气动球阀隔离高温区，有效避免设备损坏，延长使用寿命。
- 精准测温分析，数据支撑决策：系统测温分辨率高达 0.1℃（30℃时），测温范围可自动调整，支持任意点温度显示、指定区域最高 / 最低 / 平均温度统计，还能实现图像冻结、局部放大、多幅热图对比等功能。同时具备发射率校正、大气穿透率修正等功能，确保温度数据的准确性，为生产工艺调整、设备维护提供科学依据。
（三）硬件配置：精工制造，适配恶劣环境
系统采用特种全封闭防水、防尘、耐高温摄像探头，镜头端面选用蓝宝石级玻璃，可耐受 600℃短时高温（无冷却?；で榭鱿拢?，探头通过炉壁 120mm 开孔伸入炉内，密封性强，防护气体用量少，运行成本低。核心硬件参数优势显著：
- 红外分辨率达 640*480，帧频 50/60Hz，图像清晰流畅；
- 支持 RJ45 接口，兼容 ONVIF、GB28181、RTSP 等协议，实现高清信号远距离光纤传输，抗电磁干扰，无信号失真；
- 采用 PLC 可编程控制系统，操作灵活，可靠性高，可根据用户需求自定义编程；
- 设备整体采用不锈钢材料，耐腐、耐高温、不变形，传动部分采用全封闭气缸，进退平稳，无气体泄漏风险。

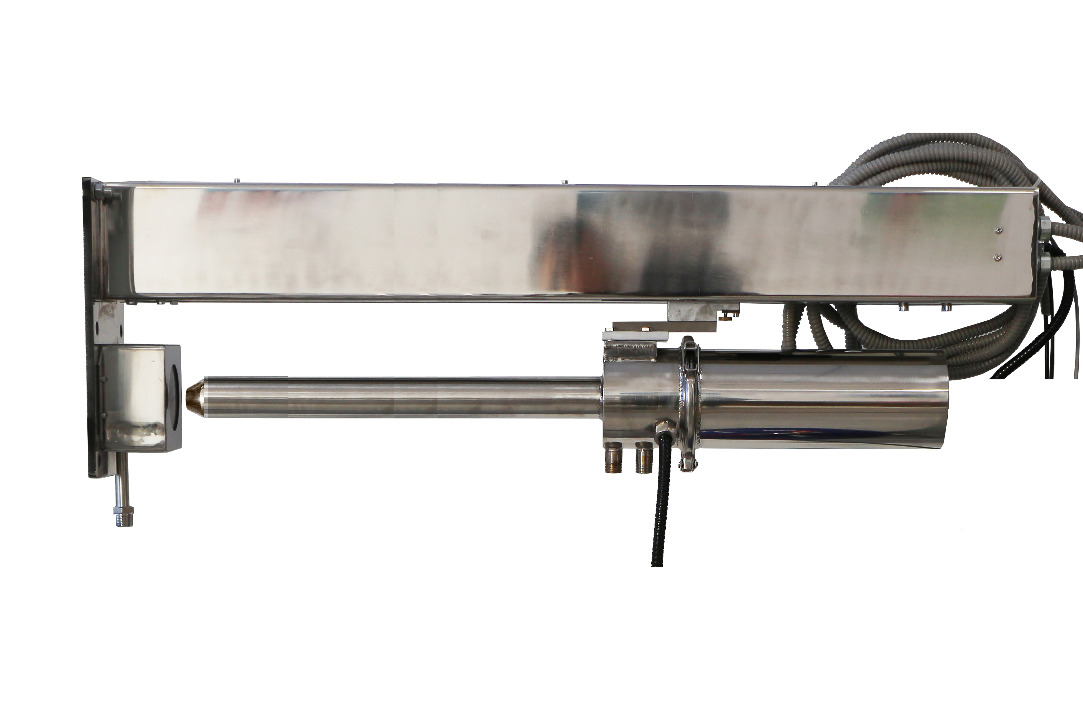

炉内红外热像仪自动推出?；ぷ爸?/p>
三、系统应用价值：多维度赋能工业生产升级
（一）保障生产安全
实时监测炉内火焰稳定性、炉壁温度分布、物料堆积情况，及时发现熄火、爆燃、局部过热、内衬脱落等安全隐患，通过自动报警和应急?；せ疲档桶踩鹿史⑸?，?；すぷ魅嗽比松戆踩蜕璞覆撇踩?。
（二）提升生产效率
通过精准监测燃料燃烧状态，优化燃料与空气配比，让燃料充分燃烧，减少能源浪费；同时根据物料温度分布调整生产工艺，缩短加热周期，提高生产连续性，助力企业提升产能。
（三）优化产品质量
精准把控炉内温度场分布，确保物料加热均匀，避免因局部过热或加热不足导致的产品质量缺陷，提升产品合格率和质量一致性，增强企业市场竞争力。
（四）降低运营成本
系统自动化程度高，无需人工近距离监测，降低劳动强度和人力成本；设备稳定耐用，维护周期长，且支持在线维护，减少?；奔?；能源利用效率提升，进一步降低生产能耗成本。
四、适用场景与使用条件
中波红外高温炉内热成像系统广泛适用于高炉、转炉、热风炉、水泥回转窑、玻璃熔炉等各类高温炉窑，尤其适配炉内温度＜2000℃、炉壁温度＜300℃、粉尘浓度＜200g/m3、噪音＜150db 的恶劣工业环境。
系统使用需满足以下基础条件：
- 压缩空气：入口压力 0.4-0.7Mpa，温度≤35℃，流量 0.3-0.4m3/min；
- 冷却用水：进水压力 0.1-0.7Mpa，采用洁净连续工业软水，耗水量 0.2-1m3/h；
- 工作环境：自动退出装置适用温度 – 10℃-90℃，控制系统适用温度 – 10℃-70℃，振动环境可耐受常规工业场景（除地震等意外情况）。
五、结语
中波红外高温炉内热成像系统以其独特的热辐射探测技术、全方位的监测功能、稳定可靠的硬件配置，成功破解了高温炉内 “看不清、测不准、不安全” 的行业痛点。作为工业智能化升级的关键设备，它不仅为企业提供了精准、高效、安全的炉内监测解决方案，更助力企业实现生产安全化、工艺精准化、运营高效化，为钢铁、冶金、建材等行业的高质量发展注入强劲动力。选择中波红外高温炉内热成像系统，让高温炉内监测更智能、更安心、更具价值！
标签: 中波红外热像仪
