在高温炉、窑炉等工业场景中，内窥式中波红外热像仪是实现炉内温度监测、燃烧状态把控的核心设备。而镜头作为热像仪的 “眼睛”，其规格直接决定了成像效果、监测范围与测温精度，尤其是长短镜头的选择，更是影响设备能否适配实际工况的关键。本文将深入解析内窥式炉内高温红外热像仪镜头的核心特性，详解长短镜头对中波红外热像仪的具体影响，为工业场景选型提供科学参考。
一、内窥式炉内高温红外热像仪镜头的核心基础
内窥式炉内高温红外热像仪的镜头与普通镜头存在本质区别，需同时满足高温、高尘、强腐蚀的工业炉内环境需求，其核心基础特性包括：
1. 特殊材质与防护设计
镜头端面采用蓝宝石级玻璃材质，可耐受 600℃短时高温（无冷却?；で榭鱿拢?，搭配全封闭防水防尘结构，能抵御炉内粉尘侵蚀与气流冲击。部分高端镜头还会配备气幕吹扫接口，通过压缩空气形成防护气帘，防止粉尘附着影响成像。
2. 中波红外波段适配性
镜头需精准匹配中波红外热像仪 3-5 微米（或 3.9μm 窄带）的探测波长，确保红外辐射高效透过。这一波段特性让镜头能穿透炉内弥漫的粉尘与烟雾，捕捉物体自身热辐射，从根源上解决传统可见光镜头 “看不清” 的难题。
3. 光学参数核心指标
- 视场角：决定监测覆盖范围，常见广角镜头视场角可达 90° 左右（如 92°×71° 规格），满足大范围监测需求；
- 焦距：长短镜头的核心区别参数，直接关联成像放大倍数与监测距离；
- 分辨率适配：需与热像仪探测器（如 640*480 红外分辨率）精准匹配，避免因光学分辨率不足导致画面模糊。
二、短镜头：广角覆盖，适配大范围全景监测
短镜头通常指焦距小于 50 毫米的镜头，凭借广角特性成为大面积炉内监测的理想选择，其核心优势与适用场景如下：
1. 短镜头的核心优势
- 视场角宽广：短焦镜头可实现大角度覆盖，如常见的 13mm 焦距短镜头，视场角可达 40.5°×32.9°，配合内窥式安装方式，能一次性捕捉整个炉膛的燃烧状态、物料分布与炉壁温度分布；
- 近距离成像清晰：在炉体空间紧凑、监测距离较近的场景中，短镜头无需频繁调整即可覆盖全部监测区域，成像无畸变，能完整呈现炉内整体温场分布；
- 适配复杂工况：广角特性让短镜头对炉内气流波动、火焰扩散等动态变化的捕捉更全面，便于工作人员快速判断整体运行状态。
2. 短镜头实物展示

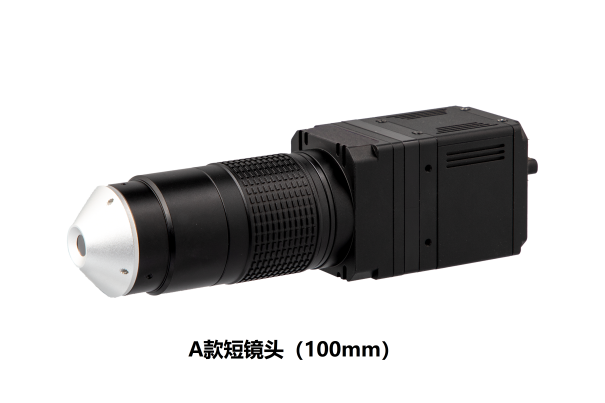

A款短镜头(100mm)炉内红外热像仪
3. 典型适用场景
适用于中小型工业炉、窑炉，或需要全景监测的场景，如垃圾焚烧炉炉膛整体燃烧状态监测、中小型锅炉炉内温场分布观测等。对于需要快速掌握炉内全局情况、及时发现整体异常（如局部过热、物料堆积）的工况，短镜头能最大化提升监测效率。
三、长镜头：聚焦细节，实现远距离精准监测
长镜头一般指焦距大于 100 毫米的镜头，以窄视场角、高放大倍数为核心特点，专注于远距离细节捕捉与精准测温，其核心优势与适用场景如下：
1. 长镜头的核心优势
- 放大倍数高：长镜头能将远距离目标在画面中放大，如 100mm 焦距长镜头视场角仅为 5.5°×4.4°，可清晰捕捉炉内特定区域的细微细节，如焊缝温度、耐火砖局部损耗、火焰核心形态等；
- 测温精度更优：聚焦式成像让长镜头能集中接收目标区域的红外辐射，减少环境干扰，配合热像仪 0.1℃的测温分辨率，可实现远距离精准测温，误差更?。?/li>
- 远距离监测能力强：在大型工业炉、高炉等监测距离较远的场景中，长镜头能突破空间限制，无需近距离安装即可获取清晰图像，降低设备安装与维护风险。
2. 长镜头实物展示
内窥式炉内高温红外热像仪长镜头
3. 典型适用场景
适用于大型高炉、回转窑、蒸汽甲烷转化炉等远距离监测场景，或需要重点关注局部细节的工况，如炉壁耐火砖侵蚀监测、管道焊缝高温检测、火焰稳定性精准判断等。对于要求 “精准定位、细节把控” 的生产场景，长镜头是提升监测精度的关键。
四、长短镜头对中波红外热像仪的关键影响
长短镜头并非 “优劣之分”，而是通过改变核心光学参数，对中波红外热像仪的使用效果产生针对性影响，具体体现在三个维度：
1. 对监测范围与视野的影响
- 短镜头：视场角大，监测范围广，能实现 “全景式” 观测，但单个目标在画面中的占比小，难以看清远距离细节；
- 长镜头：视场角窄，监测范围集中，能实现 “特写式” 观测，但无法同时覆盖大面积区域，需配合设备移动或多镜头组合实现全面监测。
2. 对成像清晰度与测温精度的影响
- 短镜头：广角设计易导致边缘轻微畸变（优质镜头可通过光学设计弥补），远距离目标成像模糊，测温时易受周边环境辐射干扰，精度略低；
- 长镜头：聚焦式成像减少畸变，远距离目标细节清晰，测温时聚焦特定区域，能有效过滤环境干扰，尤其在 300-1800℃高温范围内，测温数据更可靠。
3. 对安装与工况适配的影响
- 短镜头：无需长距离观测，安装位置更灵活，适配空间紧凑的炉体结构，且因视场广，对安装角度的要求相对宽松；
- 长镜头：对安装精度要求更高，需精准对准监测目标，避免因角度偏差导致漏测，更适合空间开阔、监测距离固定的大型炉体。
五、镜头选型核心原则与产品推荐
1. 选型三大核心原则
- 匹配炉体规模：小型炉体优先选短镜头，大型炉体远距离监测选长镜头；
- 明确监测需求：需全景把控选短镜头，需细节观测或精准测温选长镜头；
- 结合安装条件：安装空间有限选短镜头，安装位置较远且固定选长镜头。
2. 优质产品参考
如需获取适配自身工况的内窥式炉内高温红外热像仪镜头及整机设备，可查看 [内窥式中波红外热像仪产品详情页]，该产品搭载可定制化长短镜头，支持 3-5 微米波段探测，配合水冷 + 风冷双重冷却系统，能在 2000℃以下炉内环境稳定工作，满足不同工业场景的监测需求。
Q and A:
Q1：内窥式炉内红外热像仪长短镜头核心区别是什么？
A1：短镜头焦距短、视场角广（如 92°×71°），适配全景监测；长镜头焦距长、放大倍数高，专注远距离细节捕捉与精准测温。
Q2：大型高炉需看清深处耐火砖损耗，选长镜头还是短镜头？
A2：选长镜头。其长焦特性可放大远距离目标，清晰呈现细微损耗，且测温精度更高，适配远距离监测需求。
Q3：镜头材质对高温环境适应性有影响吗？常用材质是什么？
A3：有影响。常用蓝宝石级玻璃，耐受 600℃短时高温，透光性与耐磨性优异，适配炉内高温高尘环境。
Q4：炉内粉尘附着镜头，如何清洁维护？
A4：优先用压缩空气吹扫；需擦拭时，用镜头纸蘸异丙醇单向轻擦，避免磨损涂层，存放于干燥环境。
