在高温炉生产场景中，炉内温度、物料燃烧状态、设备损耗等核心数据的精准监测，直接关系到生产安全、产品质量与运营成本。传统监测方式受限于高温、高尘环境，难以实现有效观测，而中波红外高温炉内热成像监测系统的出现，为这一行业痛点提供了全方位的解决方案。本文将从监测难点、系统优势、核心原理、技术参数及应用条件等方面，带您全面了解这一智能监测设备。
一、高温炉内监测的 “拦路虎”：传统方式为何失灵？
高温炉运行时，炉内会产生大量细小的炉灰颗粒，这些粉尘弥漫在空间中，给传统监测手段带来多重阻碍：
- 光线被阻断：普通可见光摄像机依赖可见光线成像，光线穿过含尘空气时，会被炉灰颗粒强烈散射、阻挡，就像在大雾天开车一样，画面一片模糊，无法捕捉火焰形状、物料分布等关键细节；
- 镜头易污染：炉灰会附着在摄像机镜头表面，形成一层污垢，进一步恶化成像效果，甚至完全遮挡视野；
- 安全隐患突出：因视野不清，工作人员无法及时判断火焰稳定性、局部过热、物料堵塞等异常情况，极易引发爆燃、设备损坏等安全事故，同时也会导致燃料浪费、产品质量不稳定等问题。
传统监测方式不仅劳动强度大，还存在严重的安全风险，已远远无法满足现代工业生产的智能化、安全化需求。
二、破局之道：中波红外热像系统的核心优势
中波红外高温炉内热成像监测系统跳出传统 “可见光成像” 的思维定式，凭借独特的技术设计，完美解决了高温炉内监测的痛点，核心优势体现在以下方面：
1. 不受粉尘与光线限制，实现 “穿透式” 观测
系统搭载的中波红外热像仪，不依赖外部可见光源，而是通过捕捉物体自身散发的热辐射（波长 3-5 微米）工作。由于炉灰颗粒直径（1-10 微米）与中波红外波长相近或更小，热辐射能轻松 “绕过” 粉尘颗粒，穿透弥漫的炉灰环境，形成清晰的温度分布图像。无论炉内是否有可见光、粉尘浓度高低，都能精准呈现火焰形状、物料燃烧状态、炉壁温度分布等关键信息。
2. 全自动保护设计，兼顾设备安全与运维便捷
- 多重防护机制：设备采用全封闭防水、防尘、耐高温结构，通过水冷 + 风冷双重冷却系统保障运行。水冷套隔绝炉壁高温，风冷结合美国技术涡旋致冷管，可实现最高 23℃的温差冷却，配合双层防护罩与气幕吹扫功能，有效阻挡粉尘污染镜头；
- 智能应急保护：当检测到炉内超温、停水、停气、停电等异常情况时，系统会自动报警，并启动退出机制，将探头快速退出炉内，同时关闭气动高速球阀，隔离炉内高温高压环境，避免设备损坏，延长使用寿命；
- 便捷运维：传动系统采用高精密防爆气缸一体化设计，设备进退平稳，且可在高炉正常生产时在线维护，无需?；?，降低劳动强度，避免煤气中毒等安全隐患。
3. 大范围监测 + 精准测温，满足多样化需求
系统配备自主研发的高温针孔广角热像镜头，对角线视场可达 90 度（具体为 92°×71°），能覆盖炉膛大范围区域，实时监测上万个测温点。测温分辨率达 0.1℃（30℃环境下），支持任意点温度显示、指定区域最高 / 最低 / 平均温度统计，还可实现温度自动跟踪、发射率校正、大气穿透率修正等功能，精准把握炉内温场分布、中心气流强弱等关键数据，为生产调控提供科学依据。
4. 稳定传输 + 智能控制，适配工业自动化
系统采用全数字成像技术，通过光纤或 RJ45 接口（支持 ONVIF、GB28181、RTSP 协议）传输信号，有效抵御现场电磁干扰，确保图像无丢包、不失真，可实现远程实时监控。同时搭载 PLC 可编程控制系统，用户可根据需求自由编程，控制设备进退、图像采集、报警响应等功能，轻松融入工厂集中调度自动化体系。
三、核心原理：中波红外热成像的 “透视” 逻辑
1. 技术原理：捕捉热辐射，转化温度图
红外线是自然界中广泛存在的电磁波辐射，任何温度高于绝对零度（-273℃）的物体，都会因分子、原子的无规则运动而向外辐射红外能量，且温度越高，辐射能量越强。中波红外热像仪通过光学镜头会聚炉内物体（火焰、物料、炉壁等）的红外辐射，由红外焦平面探测器将其转化为微弱电信号，经放大、数字化处理后，最终生成与物体表面温度分布对应的热成像图 —— 图像亮区代表高温，暗区代表低温，直观呈现炉内真实状态。
2. 系统构成：三大模块协同工作
- 传动系统：由高精密防爆气缸、正反转减速电机、直线导轨等组成，负责驱动成像系统进出炉内，进退航程达 450mm，运行平稳可靠；
- 图像采集传输系统：包含中波红外热像仪、高温针孔镜头、中控监控主机等，热像仪（640*480 红外分辨率）通过镜头摄取炉内图像，经处理后传输至中控大屏，供工作人员实时观测；
- 控制系统：以 PLC 可编程控制器为核心，联动压力开关、电磁阀、限位开关等部件，实现设备冷却、吹扫、进退、报警等功能的自动化控制。
3. 关键技术：保障设备稳定运行
- 气幕吹扫与冷却：压缩空气经二级过滤（除水、除油、除尘）后，一路用于冷却设备，一路从防护罩前端吹出形成气幕，阻挡粉尘；配合水冷套循环冷却，确保设备在高温环境下稳定工作；
- 气体过滤：二级过滤设计，一级过滤去除大颗粒杂质、水和油，二级过滤实现精密过滤与自动除水除油，维护简便，保障气源洁净；
- 镜头防护：镜头端面采用蓝宝石级玻璃，可耐受 600℃短时高温（无冷却?；で榭鱿拢?，耐高温性能优异，不易损坏。
四、技术参数与使用条件：适配工业场景需求
1. 核心硬件技术参数
| 类别 | 具体参数 |
|---|---|
| 成像性能 | 探测器：非制冷型；红外分辨率：640*480；探测波长：3～5μm 或 3.9μm（带宽 0.1μm）；帧频：50/60Hz；聚焦范围：50cm～无限远 |
| 图像显示与输出 | 视频输出接口：RJ45（支持 ONVIF、GB28181、RTSP）；数字输出接口：14bit 50HZ；支持 2 倍 / 4 倍局部放大、图像冻结、4 幅热图同时显示 |
| 测温功能 | 测温分辨率：0.1℃（30℃时）；支持自动室温补偿、探测器周期性校正、全景温度自动跟踪；测温范围可自动调整 |
| 存储与接口 | 存储类型：PC 兼容高速硬盘；文件格式：JPG；外部接口：RJ45；电源：DC12V |
| 操作条件 | 温度：-20～50℃；湿度：＜90% |

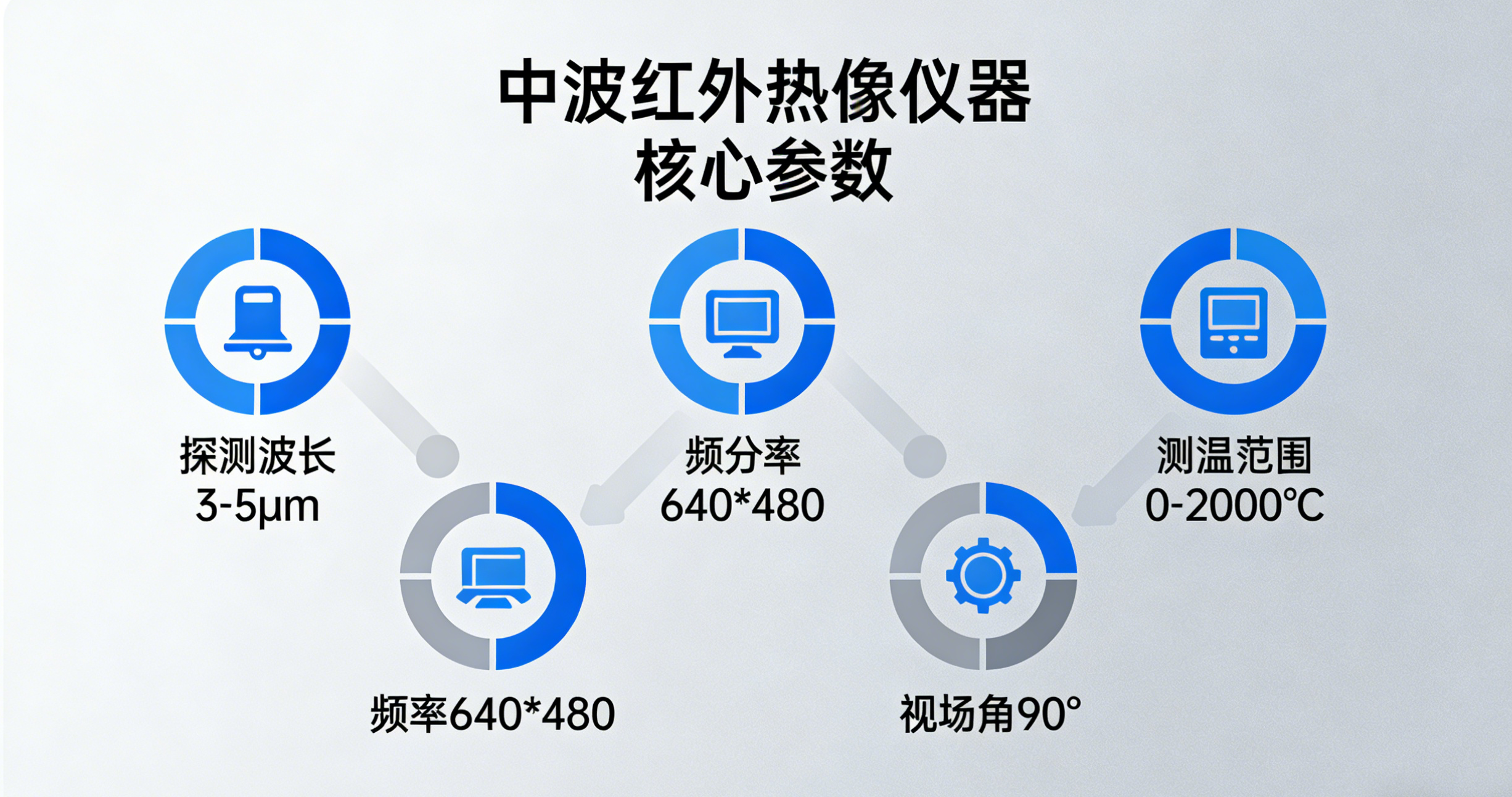

中波红外热像仪参数选型及成像原理
2. 使用环境要求
- 压缩空气：入口压力 0.4～0.7Mpa，温度≤35℃，流量 0.3～0.4m3/min；
- 冷却水：进水压力 0.1～0.7Mpa，需为洁净连续工业软水，耗水量 0.2～1m3/h；
- 环境参数：粉尘浓度＜200g/m3，噪音＜150db；炉内温度＜2000℃，炉壁温度＜300℃；
- 安装条件：炉壳钢板开孔直径 120mm，炉壁连接基板需满焊固定，并以耐火泥密封缝隙，基板需通冷却循环水。
五、总结
中波红外高温炉内热成像监测系统通过 “热辐射探测 + 穿透式成像 + 智能?；?+ 精准测温” 的核心优势，彻底解决了高温炉内粉尘遮挡、光线不足、环境恶劣等监测难题。其稳定可靠的性能、便捷的运维方式、与工业自动化的高度适配性，不仅能保障生产安全，还能优化生产工艺、降低能耗、提升产品质量，成为现代高温炉生产不可或缺的智能监测装备。无论是钢铁、冶金、化工等行业的高炉、窑炉，还是其他高温工业炉体，该系统都能提供全方位的监测解决方案，助力企业实现智能化升级。
